华为三层交换机配置ACL，实现VLAN三层隔离

目的

现在有两台服务器，分别是web（server1）和ftp（server2），局域网有两个网段，要求这两个网段不能互访，而且都要访问web(192.168.40.2)服务器，但是不能访问ftp(192.168.40.1)服务器。
采用ACL三层隔离VLAN的方法解决。

ACL概念

华为 ACL（访问控制列表）的分类

华为 ACL 主要分为以下几类，根据用途和匹配方式不同区分：

1. 基本 ACL（编号范围：2000-2999）
   • 仅根据源 IP 地址过滤流量，无法匹配目的 IP、端口等信息。
   • 示例：acl number 2000 rule 5 deny source 192.168.1.0 0.0.0.255（拒绝源网段 192.168.1.0/24 的流量）。
2. 高级 ACL（编号范围：3000-3999）
   • 可根据源 IP、目的 IP、协议类型（TCP/UDP/ICMP 等）、端口号等多条件组合过滤流量，功能更灵活。
   • 示例：acl number 3000 rule 5 permit tcp source 192.168.2.0 0.0.0.255 destination 10.0.0.1 0 destination-port eq 80（允许源网段访问目的 IP 的 80 端口）。
3. 二层 ACL（编号范围：4000-4999）
   • 基于二层信息过滤，如源 MAC 地址、目的 MAC 地址、VLAN ID、以太网类型等。
   • 示例：acl number 4000 rule 5 deny source-mac 00e0-fc12-3456（拒绝指定源 MAC 的流量）。
4. 用户自定义 ACL（编号范围：5000-5999）
   • 可根据数据包的载荷内容（如特定字段）自定义匹配规则，用于特殊场景（如识别特定应用协议）。
   • 配置较复杂，需指定偏移量、掩码等参数匹配数据包中的字节。
5. 基于接口的 ACL
   • 直接在接口上应用 ACL，控制接口的入方向或出方向流量，无需关联到 MQC（Modular Quality of Service Command-Line Interface，模块化 QoS 命令行接口） 策略。
   • 示例：interface GigabitEthernet0/0/1 traffic-filter inbound acl 3000（在接口入方向应用 ACL 3000）。

不同类型的 ACL 适用场景不同：基本 ACL 适合简单的源地址过滤，高级 ACL 适合精细的三层 / 四层流量控制，二层 ACL 适合链路层过滤，自定义 ACL 用于特殊需求。

在 ACL（访问控制列表）和流量策略配置中，deny（拒绝）和permit（允许）的组合主要通过规则优先级和匹配逻辑产生不同结果，核心原则是：“按规则顺序匹配，一旦命中即执行对应动作，不再检查后续规则”。

常见的组合场景及结果

1. 单条规则：直接生效

• 仅permit：匹配条件的流量被允许通过，不匹配的流量默认被拒绝（ACL 隐含 “拒绝所有” 的末条规则）。例：rule 5 permit ip source 192.168.1.0 0.0.0.255→ 结果：仅 192.168.1.0/24 网段的流量被允许，其他所有流量被拒绝。

• 仅deny：匹配条件的流量被拒绝，不匹配的流量默认被允许（仅当 ACL 应用场景为 “允许所有，仅拒绝特定流量” 时生效）。

  例：rule 5 deny ip source 192.168.1.0 0.0.0.255→ 结果：192.168.1.0/24 网段的流量被拒绝，其他所有流量被允许。

2. 多条规则：按优先级（编号）顺序匹配

规则编号越小，优先级越高（如 rule 5 优先于 rule 10），命中后不再执行后续规则。

场景 1：先permit后deny

rule 5 permit ip source 192.168.1.0 0.0.0.255  // 允许网段A
rule 10 deny ip source 192.168.1.1 0          // 拒绝网段A中的某个IP

→ 结果：192.168.1.1 的流量会先匹配 rule 5（属于网段 A）被允许，rule 10 不生效（因为已被前一条规则命中）。

场景 2：先deny后permit

rule 5 deny ip source 192.168.1.1 0          // 拒绝某个IP
rule 10 permit ip source 192.168.1.0 0.0.0.255  // 允许网段A

场景 3：deny特定流量，permit其余

rule 5 deny ip destination 10.0.0.1 0        // 拒绝访问特定目标
rule 10 permit ip                           // 允许所有其他IP流量

→ 结果：所有访问 10.0.0.1 的流量被拒绝，其他所有 IP 流量被允许。

场景 4：permit特定流量，deny其余

rule 5 permit ip source 192.168.1.0 0.0.0.255  // 允许网段A
rule 10 deny ip                              // 拒绝所有其他IP流量

→ 结果：仅网段 A 的流量被允许，其他所有 IP 流量被拒绝（与单条permit规则效果一致，末条隐含拒绝）。

3. 特殊情况：规则无匹配

当所有规则都未命中时，取决于 ACL 的 “默认动作”：

• 华为设备 ACL 默认动作：拒绝所有未匹配的流量（隐含rule 65535 deny ip）。
  例：ACL 中仅配置rule 5 permit ip source 192.168.1.0 0.0.0.255，未匹配的流量会被默认拒绝。
• 若显式配置rule 10 permit ip（允许所有），则未匹配的流量会被允许。

核心总结

1. 规则按编号从小到大依次匹配，命中即停止。
2. permit和deny的组合需注意顺序：先拒绝特定流量，再允许其余（或反之）。
3. 未匹配任何规则时，默认拒绝所有（华为设备）。

合理的规则顺序是关键，否则可能出现 “优先级低的规则被优先级高的规则覆盖” 的问题（如场景 1 中后配置的deny不生效）。

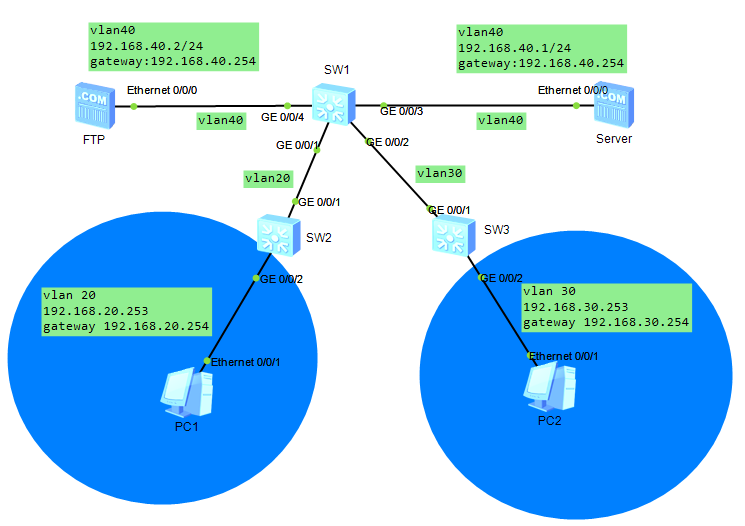

实验拓扑图

配置思路

• 华为交换机的ACL规则没变，但下发需要通过流策略traffic policy下发;
• 流策略又包括相应的流分类trafficclassifier，流行为trafficbehavior;
• 流分类traffic classifier用于绑定相应的ACL规则，流行为traffic behavior决定匹配的流分类是否permit或deny;
• ACL规则里只需配置匹配的流，使用permit标识，而deny基本没啥用;
• 如果有多个ACL number,在流策略traffic policy里需要按顺序绑定(根据业务是先允午后禁止或先禁止后允许);
• 在接口(或者vlan)的inbound方向下发;

操作步骤

SW1配置

sysname SW1  // 设置交换机名称为SW1
#
undo info-center enable  // 关闭信息中心，不再输出日志信息
#
vlan batch 20 30 40  // 批量创建VLAN 20、30、40
#
dhcp enable  // 启用DHCP服务
#
acl number 3001  // 创建高级ACL 3001
 rule 5 permit ip source 192.168.20.0 0.0.0.255 destination 192.168.40.1 0  // 允许192.168.20.0/24网段访问192.168.40.1
 rule 10 permit ip source 192.168.30.0 0.0.0.255 destination 192.168.40.1 0  // 允许192.168.30.0/24网段访问192.168.40.1
acl number 3002  // 创建高级ACL 3002
 rule 5 deny ip source 192.168.20.0 0.0.0.255 destination 192.168.30.0 0.0.0.255  // 拒绝192.168.20.0/24网段访问192.168.30.0/24网段
 rule 10 deny ip source 192.168.20.0 0.0.0.255 destination 192.168.20.0 0.0.0.255  // 拒绝192.168.20.0/24网段内的通信（可能是配置错误，掩码重复）
 rule 15 deny ip source 192.168.20.0 0.0.0.255 destination 192.168.40.2 0  // 拒绝192.168.20.0/24网段访问192.168.40.2
 rule 20 deny ip source 192.168.30.0 0.0.0.255 destination 192.168.40.2 0  // 拒绝192.168.30.0/24网段访问192.168.40.2
#
traffic classifier tc1 operator and  // 创建流量分类器tc1，匹配方式为"与"
 if-match acl 3001  // 关联ACL 3001的匹配条件
traffic classifier tc2 operator and  // 创建流量分类器tc2，匹配方式为"与"
 if-match acl 3002  // 关联ACL 3002的匹配条件
#
traffic behavior tb1  // 创建流量行为tb1
 permit  // 允许匹配的流量通过
traffic behavior tb2  // 创建流量行为tb2
 deny  // 拒绝匹配的流量通过
#
traffic policy tp  // 创建流量策略tp
 classifier tc1 behavior tb1  // 将分类器tc1与行为tb1绑定
 classifier tc2 behavior tb2  // 将分类器tc2与行为tb2绑定
#
drop-profile default  // 默认丢弃配置文件（系统默认）
#
vlan 20  // 进入VLAN 20配置视图
 traffic-policy tp inbound  // 在VLAN 20的入方向应用流量策略tp
vlan 30  // 进入VLAN 30配置视图
 traffic-policy tp inbound  // 在VLAN 30的入方向应用流量策略tp
#
ip pool vlan2pool  // 创建DHCP地址池vlan2pool
 gateway-list 192.168.20.254  // 设置网关地址为192.168.20.254
 network 192.168.20.0 mask 255.255.255.0  // 分配的网段为192.168.20.0/24
 lease day 7 hour 0 minute 0  // 地址租期为7天
 dns-list 8.8.8.8 114.114.114.114  // DNS服务器地址
#
ip pool vlan3pool  // 创建DHCP地址池vlan3pool
 gateway-list 192.168.30.254  // 设置网关地址为192.168.30.254
 network 192.168.30.0 mask 255.255.255.0  // 分配的网段为192.168.30.0/24
 lease day 7 hour 0 minute 0  // 地址租期为7天
 dns-list 8.8.8.8 114.114.114.114  // DNS服务器地址
#
ip pool vlan4pool  // 创建DHCP地址池vlan4pool
 gateway-list 192.168.40.254  // 设置网关地址为192.168.40.254
 network 192.168.40.0 mask 255.255.255.0  // 分配的网段为192.168.40.0/24
 excluded-ip-address 192.168.40.1 192.168.40.2  // 排除不分配的地址（192.168.40.1和192.168.40.2）
 lease day 7 hour 0 minute 0  // 地址租期为7天
 dns-list 8.8.8.8 114.114.114.114  // DNS服务器地址
#
interface Vlanif1  // 进入Vlanif1接口（默认VLAN接口，未配置IP）
#
interface Vlanif20  // 进入Vlanif20接口（VLAN 20的三层接口）
 ip address 192.168.20.254 255.255.255.0  // 配置IP地址和子网掩码
 dhcp select global  // 选择全局DHCP地址池为该VLAN分配IP
#
interface Vlanif30  // 进入Vlanif30接口（VLAN 30的三层接口）
 ip address 192.168.30.254 255.255.255.0  // 配置IP地址和子网掩码
 dhcp select global  // 选择全局DHCP地址池为该VLAN分配IP
#
interface Vlanif40  // 进入Vlanif40接口（VLAN 40的三层接口）
 ip address 192.168.40.254 255.255.255.0  // 配置IP地址和子网掩码
 dhcp select global  // 选择全局DHCP地址池为该VLAN分配IP
#
interface GigabitEthernet0/0/1  // 进入千兆以太网接口0/0/1
 port link-type trunk  // 设置接口类型为Trunk
 port trunk allow-pass vlan 20  // 允许VLAN 20通过该Trunk接口
#
interface GigabitEthernet0/0/2  // 进入千兆以太网接口0/0/2
 port link-type trunk  // 设置接口类型为Trunk
 port trunk allow-pass vlan 30  // 允许VLAN 30通过该Trunk接口
#
interface GigabitEthernet0/0/3  // 进入千兆以太网接口0/0/3
 port link-type access  // 设置接口类型为Access
 port default vlan 40  // 将接口加入VLAN 40（默认VLAN）
#
interface GigabitEthernet0/0/4  // 进入千兆以太网接口0/0/4
 port link-type access  // 设置接口类型为Access
 port default vlan 40  // 将接口加入VLAN 40（默认VLAN）

SW2配置

sysname SW2  // 设置交换机名称为SW2
#
undo info-center enable  // 关闭信息中心，停止输出日志信息
#
vlan batch 20  // 创建VLAN 20（这里只创建了一个VLAN）
#
interface Vlanif1  // 进入Vlanif1接口（默认VLAN接口，未做任何配置）
#
interface GigabitEthernet0/0/1  // 进入千兆以太网接口0/0/1
 port link-type trunk  // 将接口类型设置为Trunk（干道模式）
 port trunk allow-pass vlan 20  // 配置该Trunk接口允许VLAN 20的数据帧通过
#
interface GigabitEthernet0/0/2  // 进入千兆以太网接口0/0/2
 port link-type access  // 将接口类型设置为Access（接入模式）
 port default vlan 20  // 将该接口加入VLAN 20，作为其默认VLAN

SW3配置

sysname SW3  // 设置交换机名称为SW3
#
undo info-center enable  // 关闭信息中心，停止输出日志信息
#
vlan batch 30  // 创建VLAN 30（仅创建一个VLAN）
#
interface Vlanif1  // 进入Vlanif1接口（默认VLAN接口，未进行任何配置）
#
interface GigabitEthernet0/0/1  // 进入千兆以太网接口0/0/1
 port link-type trunk  // 将接口类型设置为Trunk（干道模式）
 port trunk allow-pass vlan 30  // 配置该Trunk接口允许VLAN 30的数据帧通过
#
interface GigabitEthernet0/0/2  // 进入千兆以太网接口0/0/2
 port link-type access  // 将接口类型设置为Access（接入模式）
 port default vlan 30  // 将该接口加入VLAN 30，作为其默认VLAN

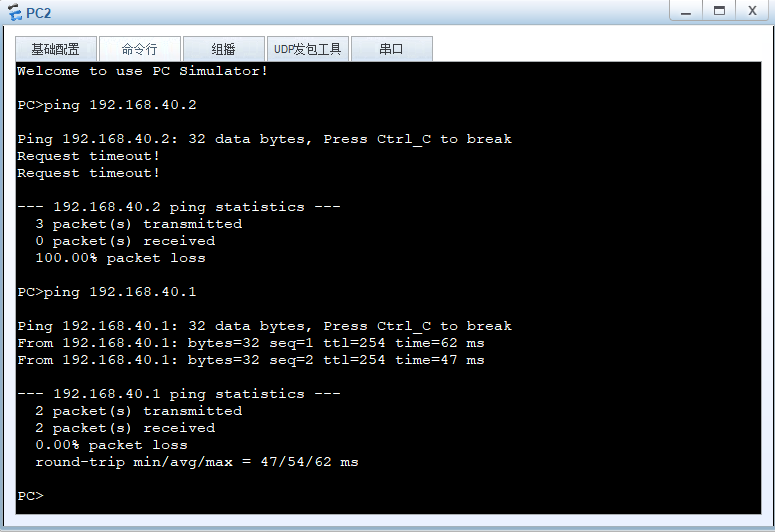

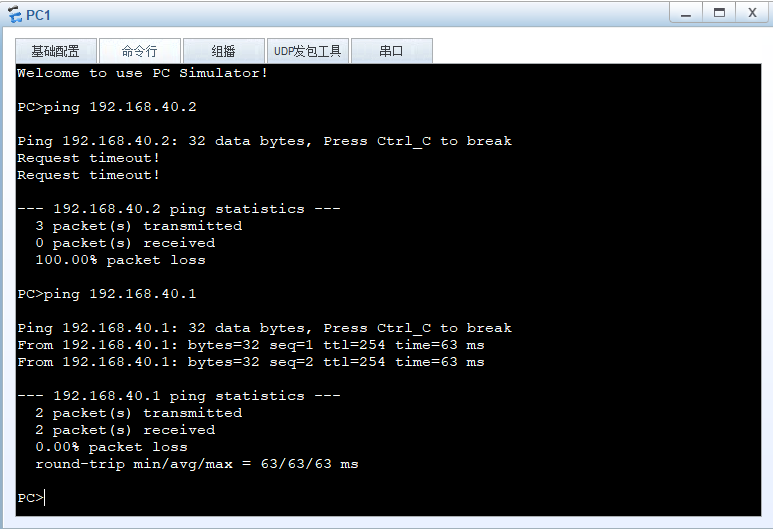

测试

总结

• ACL规则下的permit用于匹配流，流行为里的permit或deny才是真正的对报文的允许与禁止动作。

• 基于硬件的应用:ACL被下发到硬件,例如配置QoS 功能时引用ACL，对报文进行流分类。

• 需要注意的是，当ACL被QoS 功能引用时，如果ACL规则中定义的动作为deny，则匹配此ACL的报文就被丢弃。如果ACL规则中定义的动作为permit,则S5700对匹配此ACL的报文采取的动作由QoS中流行为定义的动作决定。
